技术参数
项目 | 单位 | 数值 | 备注 | ||
最大起重量/幅度/臂长 | 标准 | t/m/m | 350/5/18 | ||
超起 | t/m/m | 350/5.5/30 | |||
主臂长度 | 标准 | m | 18~84 | ||
超起 | m | 30~84 | |||
主臂轻型臂长度 | 标准 | m | 24~102 | ||
超起 | m | 42~120 | |||
固定副臂长度 | m | 12 | |||
固定副臂最大起重量 | t | 80 | |||
副臂安装角度 | ° | 10、25、40 | |||
固定副臂工况的主臂长度 | 标准轻型臂 | m | 54~96 | ||
超起轻型臂 | m | 54~102 | |||
塔式副臂长度 | 标准 | m | 24~66 | ||
超起 | m | 24~84 | |||
塔式副臂最大起重量 | 标准 | t | 140 | ||
超起 | t | 160 | |||
塔式工况主臂工作角度 | ° | 65、75、87 | |||
塔式副臂工况的主臂长度 | 标准 | m | 30~60 | ||
超起 | m | 30~84 | |||
塔式副臂工况的主臂+副臂最大长度 | 标准 | m | 54+66,60+42 | ||
超起 | m | 84+84 | |||
卷筒 单绳 速度 | 主起升 | m/min | 135 | ||
副起升 | m/min | 120 | |||
主变幅 | m/min | 50 X 2 | |||
塔臂变幅 | m/min | 120 | |||
超起变幅 | m/min | 120 | |||
最大回转速度 | rpm | 1.0 | |||
最大行走速度 | km/h | 1.2 | |||
爬坡能力 | 20% | ||||
接地比压 | MPa | 0.115 | |||
带基本臂自重 | t | 280 | |||
最大单件运输重量 | t | 58.5 | 带桅杆、卷扬 | ||
t | 47.5 | 不带主、副卷扬 | |||
发 动 机 | 型号 | QSM11 | |||
功率/转速 | kW/rpm | 298/2100 | |||
扭矩/转速 | Nm/rpm | 1898/1400 |
性能特点
1、安全的控制系统:工作和安装两种操作模式方便可靠;配有水平度接地比压及重心的实时显示、离机停止动作、紧急电气控制、防雷击保护、行走自动调向、闭路监控等功能,安全及监控装置齐全;
2、卓越的操作性能:负荷传感、极限负荷调节及电液比例微速控制使各个动作微动性极佳,操作更平稳;
3、可靠的功能保证:关键部件全部采用国际知名品牌;结构和机构设计的安全余量充分;控制系统可在高寒、高温、高原以及大风沙恶劣环境中稳定运行;
4、方便的维护技术:需调整部位接近时间不大于10min/人,需日常保养部位接近时间不大于30min/人;最长维修接近时间不大于2h/人,并配有GPS远程监控系统,方便用户进行设备维护和管理;
5、强大的起重能力:主臂最大起重量350t/5 m;最大起重力矩1750t•m;超起工况最大起重力矩可达4000t•m;主臂最长可达84m;变幅副臂最长组合为72m+84m(带超起);风电杆头组合:84m+7m;

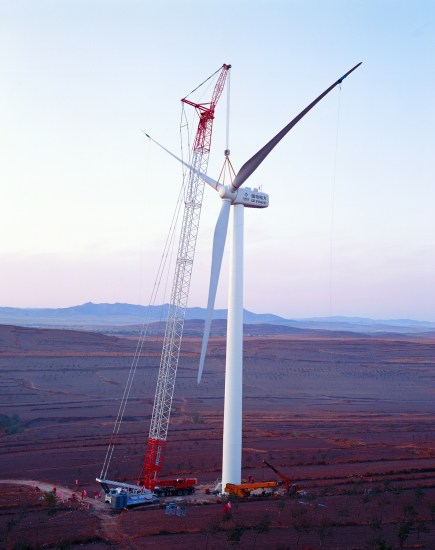

6、专业的风电工况:风电杆头工况在84m+7m吊载达80t,适合1.5MW各型风力发电机组安装,可提供吊装方案设计最佳角度及工作半径;下车可选择变轨距方案,窄轨状态轨距4m,风电施工通过性更好;
7、高效的超起装置:超起装置的应用有效的提高了起重机的提升能力及作业环境,使得该机的使用范围更加广阔;
8、稳重的底盘设计:轨距为7.2m的底盘保证360°回转范围内出色的作业稳定性,侧搬腿的使用使得臂架起臂能力更强;
9、优化的运输方案:本体运输宽度仅3m、运输高度仅3.5m,运输重量小于52t,臂架的套装运输,最大限度为用户节省运输成本;
10、高效的装拆技术:可自行安装及拆卸履带架,具有自主产权桅杆一键扳起同步控制,使主机安装更加安全快捷;
11、超强的行动能力:强大的行走牵引力和行走平稳性将履带起重机优势发挥到极致;
12、可靠的传动系统:国际知名品牌液压元件及自主产权的负载反馈技术,使得液压系统运行平稳、可靠性高;
13、独创的全电控软件:操作全部实现计算机控制,系统简洁,维修更加方便;具有友好的人机界面及故障自诊断功能,可靠性高;
14、便捷的集中润滑:自动控制的集中润滑系统,整车自动润滑,降低保养时间和维护量;
15、广泛的适应性:符合CE、北美、澳洲、东亚等国家和地区的认证要求,符合U.S、EPA Tier Ⅲ及EU Stage Ⅲ排放标准,环保节能,污染小。
